Penjepit Untuk Konduktor: |
Tang Sekrup Paduan Aluminium |
Panjang Batang: |
Maks 6 Meter |
Area Bagian: |
Kabel Maks 120 Sqmm |
Batang Terisolasi: |
Tongkat Fiber Glass |
Klem Pembumian: |
Klem Aluminium Dengan Pegangan Terisolasi |
Voltase: |
Maks 500KV, Dapat Disesuaikan |

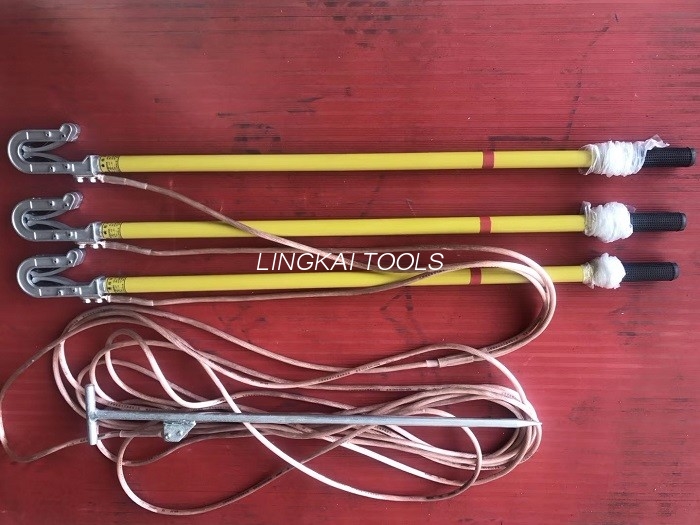

Perangkat pembumian dirancang untuk pembumian sementara ketika bekerja pada saluran transmisi mati, untuk mencegah pekerja dari sengatan listrik induksi.
Sangat cocok untuk saluran transmisi, pembangkit listrik dan peralatan gardu induk, grounding hubung singkat untuk pemeliharaan pemadaman listrik.
Fitur
1. Penjepit kawat dengan pengecoran paduan aluminium, kekuatan tinggi, konduktivitas yang baik.
2. Kawat grounding arus pendek portabel dikemas dalam tas kanvas dengan kotak kayu yang diekspor, yang mudah dibawa dan diangkut
| Kelas tegangan | Kawat tembaga lunak yang diarde |
Panjang Batang Operasi Darat (mm) |
|||
| (mm2) | (M) | ||||
| Isolasi | Genggam | Panjang keseluruhan | |||
| 10KV | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| 35KV | 25 | 1,5*3+18 | 900 | 600 | 1500 |
| 68KV | 25 | 1,5*3+20 | 1000 | 600 | 1600 |
| 110KV | 25,35 | 9*3 | 1300 | 700 | 2000 |
| 2*3+20 | |||||
| 220KV | 25,35 | 9*3 | 2100 | 900 | 3000 |
| 3*3+25 | |||||
| 330KV | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
| Kabel ground atas 220-500KV | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| Peralatan uji tekanan tinggi | 35,50 | 5*3~10*3 | 700 | 300 | 1000 |
Nilai pengenal kawat tembaga per meter:
| Luas bagian (mm) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| Diameter kawat (mm) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| Diameter selubung (MΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| Nilai resistansi (A) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| Arus keselamatan | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
