TEGANGAN TERTINGKAT: |
10~500KV |
Standar: |
DL/T879-2004 |
Menggunakan: |
Untuk Pembangkit Listrik |
LISENSI: |
CE ISO |
Kawat Tembaga: |
50mm2 |
JENIS: |
Gardu Induk, Transmisi |
Kabel Pembumian Tegangan Tinggi Set Kabel Pembumian Keselamatan Perangkat Pembumian

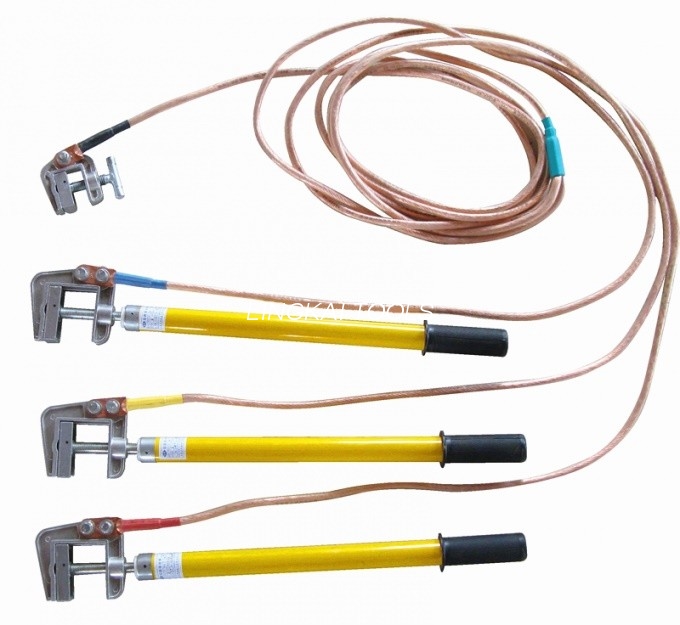

Kit Kawat Bumi 35mm2 untuk Kabel Pembumian Keselamatan Tegangan 220kv
1. Karakter produk: kait mengadopsi pengecoran kompresi paduan aluminium ringan, tiang menggunakan pembuatan epoksi ringan, kekuatan tinggi, kemampuan konduksi listrik yang sangat baik. Kawat baling menggunakan kawat tembaga elektrolisis. Cakupan suhu untuk tutup pelindung: ±40°C
2. Spesifikasi produk:
(1) Dikombinasikan dengan kabel fasa, kabel pembumian, batang pembumian, dan penjepit ujung pembumian.
(2) Luas penampang kawat pembumian: 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, dll.
Juga dapat memproduksinya sesuai permintaan Anda.
3. Aplikasi:
Jalur dan sistem distribusi
B saluran dan sistem transmisi
bus gardu C
D sistem bawah tanah
F sirkuit dan sistem industri
4. Fitur: sementara dan portabel.
Produk:
|
Kelas tegangan |
Tanah lunak kawat tembaga |
(MM) Panjang batang operasi darat |
|||
| (MM) | (M) |
Isolasi |
Genggam |
Panjang keseluruhan |
|
| 10KV | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| 35KV | 25 | 1,5*3+18 | 900 | 600 | 1500 |
| 68KV | 25 | 1,5*3+20 | 1000 | 600 | 1600 |
| 110KV | 25,35 |
9*3 2*3+2 |
1300 | 700 | 2000 |
| 220KV | 25,35 |
9*3 3*3+25 |
2100 | 900 | 3000 |
| 330KV | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
|
220-500KV Kabel ground di atas |
25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
|
Peralatan uji tekanan tinggi |
35,50 | 5*3~10*3 | 700 | 300 | 1000 |
Nilai pengenal kawat tembaga per meter:
|
MM Daerah bagian |
10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
|
MM Diameter kawat |
4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
|
MM Diameter selubung |
7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
|
MΩ Nilai resistensi |
1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
|
A Arus keselamatan |
90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
Konfigurasi:
Digunakan: Sangat cocok untuk saluran transmisi, pembangkit listrik dan peralatan gardu induk, pendek
grounding sirkuit untuk pemeliharaan pemadaman listrik.
Fitur: Penjepit kawat dengan pengecoran Paduan Aluminium, kekuatan tinggi, konduktivitas yang baik
