Sedang mengemas: |
Kotak Baja |
Keterangan: |
Lingkup Sag Zoom Konduktor |
Pembesaran: |
4X |
Berat: |
1,6Kg |
Baja Sudut: |
56-125 Derajat |
Model: |
Lingkup Sag 22151 |

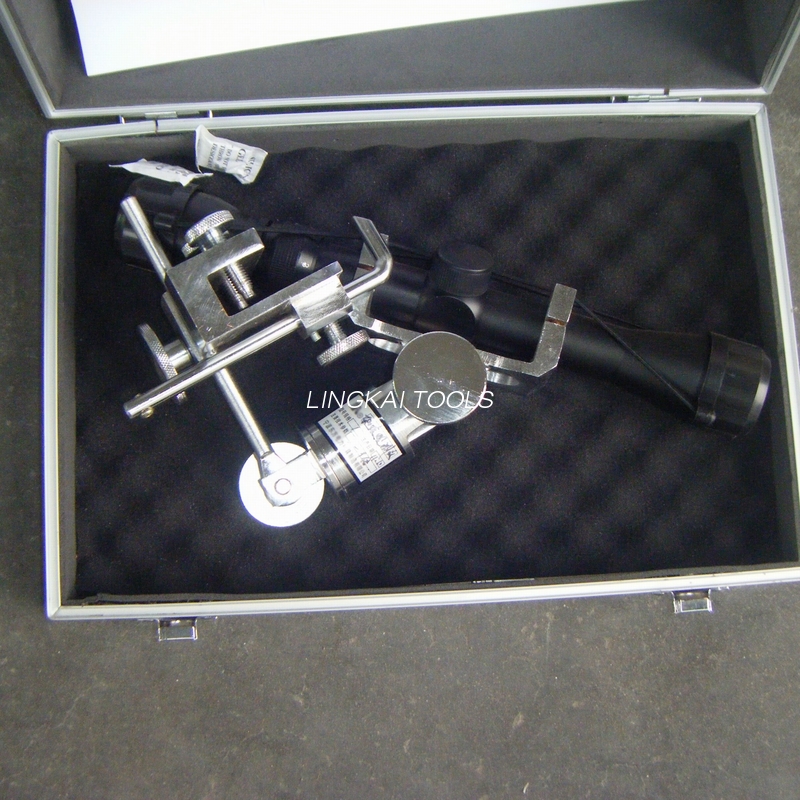

Lingkup Kasus Zoom digunakan untuk mengatur kendurnya saluran transmisi overhead, selama operasi kendurnya konduktor atau Kabel Bumi, OPGW. Teleskop dilengkapi dengan alat pemasangan baja, untuk menahan baja sudut pada menara.
Lingkup Kasus Zoom
Nomor Barang: 22151
Faktor pembesar: 4 kali
Aplikasi: Cocok untuk pengamatan sags konduktor. Itu bisa dipasang di menara.
Berat (kg): 1,6
| 1 | Teleskop | 2 | Memperbaiki baut Bingkai | 3 | Memperbaiki baut Basis |
| 4 | Tahan baut | 5 | Memperbaiki baut batang penghubung | 6 | Kait pengaman |
| 7 | Memperbaiki baut kait pengaman | 8 | tingkat semangat |
SAG SCOPE digunakan untuk mengamati kendurnya konduktor selama pemasangan saluran transmisi overhead, dan membantu operator untuk mengatur kendurnya konduktor.
Teleskop SAG SCOPE memiliki ciri diameter obyektif besar, bidang pandang lebar, pembesaran tinggi. Sangat mudah untuk menggunakannya untuk mengamati tujuan, dan meningkatkan ketepatan pengukuran.
SAG SCOPE dirancang dengan struktur yang masuk akal untuk dipasang pada menara listrik. SAG SCOPE dapat digunakan untuk mengamati kendurnya konduktor dengan cara jajar genjang.
PETUNJUK PENGOPERASIAN
1. Kencangkan semua baut pada SAG SCOPE.
2. Memperbaiki SAG SCOPE pada menara.
A. Lepas baut pengait pengaman 7, pindahkan pengait pengaman, lalu lepas baut penahan 4 dan baut tetap batang penghubung 5.
B. Masukkan badan tower di antara baut penahan 4 SAG SCOPE dan Kait Pengaman 6, lalu kencangkan kedua baut 4 dan 5.
C. Kencangkan kait pengaman, dan kencangkan baut tetap kait pengaman, pasang SAG SCOPE pada badan menara.
3. Sesuaikan levelnya.
A. Lepas Baut tetap alas 3 dan Baut tetap batang penghubung 5. sesuaikan level bingkai, pindahkan gelembung di Spirit Level 8 ke posisi tengah.
B. Kencangkan Baut tetap alas 3 dan Baut tetap batang penghubung 5. Jaga agar gelembung tetap pada posisi tengah saat memutar SAG SCOPE.
4. Gunakan teleskop.
A. Buka penutup lensa, gunakan teleskop untuk mengamati sasaran.
B. Saat mengamati tujuannya, harap jaga jarak mata 60mm dari teleskop.
C. Bila Anda mengamati obyektif pada jarak yang berbeda, Anda dapat memutar cincin pada teleskop, hingga tanda silang pada lensa terlihat jelas, lalu kencangkan cincinnya.
D. Sudut silang lensa dapat diatur dengan memutar teleskop. Lepaskan baut tetap rangka 2, lalu putar teleskop, dan kencangkan baut tetap rangka 2.
