Dalam industri transmisi daya yang tumbuh cepat saat ini, efisiensi dan keamanan sangat penting ketika memasang saluran listrik overhead. Di antara banyak alat yang digunakan selama proses konstruksi,blok penyaringan konduktormemainkan peran penting. Perangkat rekayasa presisi ini dirancang untuk memandu konduktor dengan lancar selama merangkai, mengurangi gesekan, mencegah kerusakan kawat, dan memastikan proyek selesai dengan aman dan efisien.

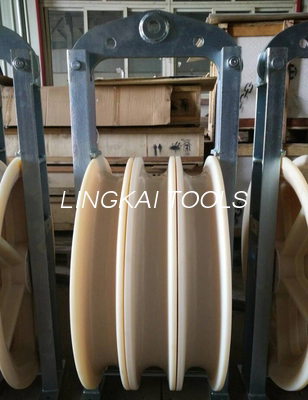

Blok stringing konduktor adalah sistem katrol khusus yang digunakan dalam konstruksi saluran listrik overhead untuk memandu konduktor listrik selama proses stringing. Saat memasang saluran transmisi tegangan tinggi, konduktor perlu ditarik jarak jauh, seringkali melintasi medan yang menantang seperti lembah, sungai, dan gunung. Tanpa peralatan pemandu yang tepat, para konduktor dapat menderita goresan, lecet, atau kekusutan, yang akan membahayakan kinerja dan umur mereka.
Bimbingan konduktor yang halus - memastikan kabel meluncur di atas katrol tanpa kerusakan.
Gesekan yang dikurangi-bantalan berkualitas tinggi dan berkas gandum beralur meminimalkan gesekan selama penarikan.
Peningkatan Keselamatan - Mencegah gertakan atau kusut konduktor, mengurangi risiko bagi pekerja.
Kapasitas beban tinggi - dirancang untuk menangani konduktor berat di bawah ketegangan ekstrem.
Fleksibilitas-Cocok untuk konduktor tunggal, ganda, triple, atau quad-bundle tergantung pada persyaratan proyek.
Dalam konstruksi saluran listrik modern, menggunakan blok stringing canggih memastikan waktu pemasangan yang lebih cepat, biaya perawatan yang lebih rendah, dan peningkatan keamanan operasional.
Gesekan adalah salah satu tantangan terbesar selama penggabungan konduktor. Sistem katrol tradisional dapat menyebabkan goresan permukaan atau kerusakan isolasi, yang menyebabkan kegagalan prematur. Blok pengikat konduktor direkayasa dengan aluminium aluminium atau nilon yang dalam, dilapisi dengan sisipan neoprene atau karet untuk melindungi permukaan konduktor.
Keuntungan:
Mencegah penggantian yang mahal karena konduktor yang rusak.
Memperpanjang masa pakai konduktor.
Mengurangi downtime selama instalasi.
Jaringan daya modern membutuhkan konduktor berkapasitas tinggi yang semakin tinggi, yang seringkali lebih tebal, lebih berat, dan digunakan dalam konfigurasi yang dibundel. Blok stringing canggih dibangun dengan paduan kekuatan tarik tinggi dan pelat samping yang diperkuat untuk mengakomodasi beban ini.
Aplikasi meliputi:
500kV dan 750kV Jalur tegangan ultra-tinggi
Menara transmisi sirkuit ganda
Penyeberangan Sungai Long-span
Konstruksi saluran listrik sering terjadi di lingkungan yang menantang di mana keselamatan dan efisiensi sangat penting. Blok pengikat konduktor, terutama yang dilengkapi dengan bantalan pelumasan diri dan mekanisme penguncian anti-jatuh, memungkinkan konduktor lulus dengan lancar dan aman.
Keuntungan:
Penyebaran yang lebih cepat - Resistensi yang dikurangi memastikan rangkaian yang lebih cepat.
Risiko Tenaga Kerja yang lebih rendah-Kunci pengaman bawaan mencegah pelepasan konduktor.
Lebih sedikit kegagalan peralatan-Bahan berkualitas tinggi menahan suhu dan stres ekstrem.
Tidak ada dua proyek transmisi yang sama. Bergantung pada jumlah konduktor, medan, dan tingkat tegangan, diperlukan berbagai jenis blok stringing. Dari blok single-sheave untuk garis pedesaan tegangan rendah hingga blok quad-bundel untuk instalasi lintas negara tegangan tinggi, produk modern memenuhi kebutuhan yang beragam.
Di bawah ini adalah tinjauan terperinci dari spesifikasi umum untuk blok stringing konduktor berkinerja tinggi:
| Model | Diameter sheave | Nilai beban (kN) | Kisaran ukuran konduktor | Bahan sheave | Tipe bantalan | Berat (kg) |
|---|---|---|---|---|---|---|
| LK-SB250 | 250 mm | 20 kN | Hingga 300 mm² | Paduan Aluminium | Laher | 5.8 |
| LK-SB400 | 400 mm | 40 kN | Hingga 500 mm² | Nilon + neoprene | Bantalan pelumasan diri | 9.2 |
| LK-SB508 | 508 mm | 50 kN | Hingga 720 mm² | Aluminium berkekuatan tinggi | Bantalan rol tersegel | 12.6 |
| PK-SB660 | 660 mm | 80 kN | Hingga 1000 mm² | Aluminium yang diperkuat | Bantalan rol tugas berat | 18.4 |
| LK-SB916 | 916 mm | 120 kN | Hingga 1500 mm² | Nilon Komposit | Bantalan yang disegel ganda | 28.7 |
Highlight:
Opsi Diameter Sheave - Dari 250 mm hingga 916 mm agar sesuai dengan berbagai ukuran konduktor.
Peringkat beban tinggi-Hingga 120 kN untuk proyek tegangan ultra-tinggi.
Bahan Premium - Paduan ringan namun tahan lama mengurangi keausan.
Desain Pemeliharaan Rendah - Bantalan Tertutup Perpanjang masa pakai di lingkungan yang keras.
A: Pilihannya tergantung pada beberapa faktor: diameter konduktor, tegangan garis, tarik tegangan, dan medan. Untuk saluran distribusi yang lebih kecil, blok single-sheave mungkin cukup, sedangkan saluran transmisi tegangan tinggi sering membutuhkan blok sheave quad atau bundel. Selalu pastikan beban pengenal melebihi gaya penarik maksimum yang diharapkan selama pemasangan.
A: Ya. Blok stringing berkualitas tinggi kompatibel dengan berbagai konduktor, termasuk ACSR (aluminium konduktor yang diperkuat baja), AAAC (semua konduktor paduan aluminium), dan ACCC (inti komposit aluminium konduktor). Lapisan pelindung selubung memastikan gesekan minimal dan mencegah kerusakan permukaan, terlepas dari bahan konduktor.
Ketika datang ke konstruksi saluran listrik, presisi dan daya tahan materi.Lingkaitelah mendapatkan reputasi yang kuat untuk memberikan blok rangkaian konduktor berkualitas tinggi yang direkayasa untuk lingkungan yang menuntut. Produk kami menggabungkan desain mutakhir, bahan premium, dan kontrol kualitas yang ketat, memastikan kinerja yang luar biasa bahkan dalam kondisi terberat.
Apakah Anda sedang mengerjakan elektrifikasi pedesaan, transmisi lintas negara tegangan tinggi, atau proyek pelintasan sungai yang kompleks, Lingkai menawarkan solusi yang disesuaikan untuk memenuhi kebutuhan Anda.
Untuk detail lebih lanjut, dukungan teknis, atau pesanan curah,Hubungi kamihari ini dan berbicara dengan tim ahli kami.
